| 型號 | 額定容量(KVA) | 輸出功率(KW) | 直流電壓(V) | 輸入輸出 | 類型 | 操作 |
|---|---|---|---|---|---|---|
| UL33-0200L | 20 | 16 | 360 | 三進三出 | 在線式(長機) | 方案生成>> |
| UL33-0300L | 30 | 24 | 360 | 三進三出 | 在線式(長機) | 方案生成>> |
| UL33-0400L | 40 | 32 | 360 | 三進三出 | 在線式(長機) | 方案生成>> |
| UL33-0600L | 60 | 48 | 360 | 三進三出 | 在線式(長機) | 方案生成>> |
產品技術參數：
三進三出，380V/380V
純?cè)诰€，雙變換-提供供電質量
基于DSP的全數字控制技術-帶來更高可用性
分散式并聯技術-支持多臺并聯（8臺）和在線擴容
數字環流技術，環流小-極高的并聯系統可靠性
標配輸入防雷板-超強地域適應性
支持多種借口，多種平臺的網絡監控-方便IT客戶的管理
綠色電源技術，高功率因數，低諧波電流-節能，降低系統成本
超寬輸入電壓抗擾范圍-適應惡劣電網環境
智能化電池管理-保護電池，延長電池壽命
中英文界面-方便用戶使用
全面提升系統可靠性的專業設計
采用絕緣柵雙極型晶體管（IGBT）功率器件和多種保護技術
先進的雙DSP全數字技術，直接控制整流器和逆變器
先進的分散式直接并聯技術保證了在線擴容和系統冗余（N+1）
瞬時值均流技術顯著降低環流﹙＜1A﹚，電流不平衡度＜1%
采用全數字控制技術，整機不需任何可調電阻，抗干擾能力強，無老化漂移問題
業內獨一無二的UPS防雷技術，內置D級防雷裝置，可承受8/20us 6KV/3KVA的浪涌沖擊，可外配C級防雷箱
提供優異的輸入/輸出性能
超寬輸入電壓范圍（-45~+15%）,可適用于惡劣電網條件
先進的高頻整流技術，無需任何配件，輸入諧波電流＜3%
定期自動進行電池測試，確保電池可靠工作
可精確預測電池的后備時間
超強網絡管理功能
提供干接點、RS232、RS485 、MODEM、SNMP網卡借口，監控軟件具備電源事件記錄和分析功能，支持TCP/IP協議，靈活多樣的組網方案，可實現在internet/intranet上的遠程監控
UPS系統具備自診斷、自保護功能，可實現自動聲光報警、E-mail和BP機報警
當市電出現故障或電池即將用盡時，可通過監控軟件自動存儲用戶計算機數據，及時退出操作系統，安全關閉計算機和服務器
人機界面友好，便于操作和維護
全中文大屏幕液晶顯示，中英文可選操作界面，可實現電氣參數查詢、UPS功能設置、電源事件告警提示和故障定位，方便用戶使用
操作簡單，“一鍵開機”
模塊化電路結構，全正面操作，正面維護，使維護工作輕松快捷

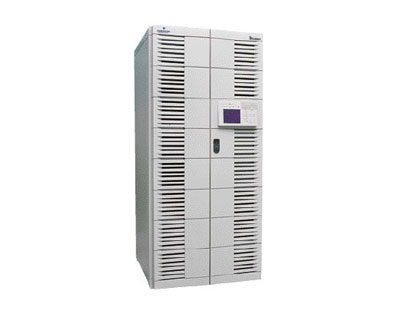

| UL33系列不間斷電源 | |||||
| 型號 | UL33 | ||||
| 功率 | 20kVA | 30kVA | 40kVA | 60kVA | |
| 物理參數 | |||||
| 寬×深×高 | 600×860×1400 | 800×860×1800 | |||
| 重量 | 440 | 528 | 654 | 811 | |
| 輸入特性(整流器) | |||||
| 額定輸入電壓 | 380VAC,三相三線 | ||||
| 額定工作頻率 | 50/60Hz | ||||
| 輸入電壓范圍 | 208V～437V，－20%～＋15%滿載，－25%～－45%線性降額，－45%可帶50%負載 | ||||
| 輸入頻率范圍 | 50Hz±10% | ||||
| 輸入功率因數 | 滿載＞0.99，半載＞0.98 | ||||
| 輸入電流諧波（THDi） | 滿載＜3%，半載＜5% | ||||
| 輸入功率緩啟動功能 | 1－255s可設置，默認10s | ||||
| 整流器輸出特性 | |||||
| 輸出穩壓精度 | 0.50% | ||||
| 直流紋波低壓 | ≤1% | ||||
| 輸出特性（逆變器） | |||||
| 逆變器輸出電壓 | 380，三相四線 | ||||
| 輸出功率因數 | 0.8 | ||||
| 電壓穩定性 | 穩態 | ＜±1%典型值 | |||
| 瞬態 | ＜±5％典型值 | ||||
| 穩態響應時間 | ＜20ms | ||||
| 逆變器過載能力 | 105%～125% 10分鐘，125%～150% 1分鐘，＞150% 200毫秒 | ||||
| 相移特性 | 100%均衡負載時 | ＜0.5° | |||
| 100％不均衡負載時 | ＜0.5° | ||||
| 總諧波含量（THDv） | 100%線性負載 | ＜1%（典型值） | |||
| 100%非線性負載 | ＜3%（典型值） | ||||
| 旁路 | |||||
| 旁路輸入電壓 | 380/400/415VAC,三相四線 | ||||
| 旁路電壓范圍 | 默認－20％～＋15％，－40%、－30%、－10%～＋10%、＋15%等其它范圍值可通過軟件設置 | ||||
| 旁路過載能力 | ≤135%長期運行， 1000%20ms | ||||
| 系統 | |||||
| 頻率 | 50Hz（可設置） | ||||
| 市電同步跟蹤范圍 | ±2Hz（默認值），±0.5Hz～3Hz每0.5Hz可調 | ||||
| 系統效率（滿載） | 可高達92％ | ||||
| 工作環境 | |||||
| 運行溫度范圍 | 0～40℃ | ||||
| 存儲溫度 | －25～70℃（不含電池） | ||||
| 相對濕度 | 0～95%無凝露 | ||||
| 運行高度 | ≤海拔1500m，1500m以上每增加100m，所帶負載減少1％ | ||||
| 噪音（1m） | 55dB | ||||
| 保護等級 | IP21 | ||||
| 符合標準 | 安規：IEC60950-1，IEC62040-1-1/ AS 62040-1-1，電磁兼容：IEC62040-2 / AS 62040-2/EN50091-2 CLASS A， 設計與測試：IEC62040-3 / AS 62040 -3 | ||||
