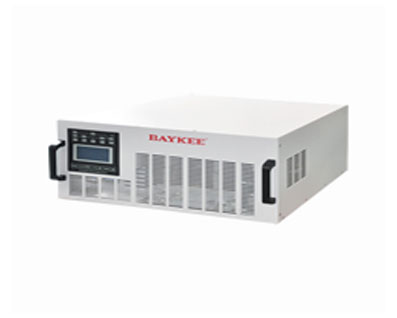

DS系列ups產品特點及應用領域

         DS系列電力專用UPS是柏克公司針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零切換功能，主要用于電力遠動、RTU、電力載波、電力監控等。市電正常時，單相220V經過隔離、整流濾波后通過逆變器提供穩定電源給負載供電；若交流電輸入異?；驍嚯姇r，則由電力系統后備的直流屏經逆止二極管逆變供電。當直流屏欠壓或斷電時，靜態開關切換到旁路供電；市電恢復正常時，自動切換到市電逆變供電。若逆變器過載或故障時，轉為旁路供電，同時發出警告信號。廣泛應用于發電廠、變電站、配電所等。

           主要性能特點

           ◆采用全數字化控制技術

           ◆智能型檢測及監控功能

           ◆數字化控制靜態開關零切換

           ◆第六代低壓降IGBT驅動逆變器

           ◆無源接點和RS232/485監控

           ◆輸入輸出全隔離

           ◆直流屏與市電的完全隔離

           ◆采用電力標準屏柜設計

           ◆具有過壓、欠壓、過流、短路等多種保護功能

           ◆大屏幕LCD中英文操作監控界面

           ◆有256條超長事件記錄，方便用戶對供電狀況進行分析和管理

           整流器

           單相交流市電通過匹配隔離變壓器送至整流器的輸入，當市電電壓在±20%范圍內波動，負載在100%的范圍內變化時，整流器能可靠的向逆變器供電。

           逆變器

           采用SPWM技術，通過IGBT模塊逆變器把直流電壓變換為標準的正弦波電壓，就可以最大程度的降低失真，減小濾波器的體積，這樣在負載變化時取得極好的動態特性。

           直流屏

           在市電欠壓或故障時，與直流端相聯的直流屏就會自動毫不間斷地供電。直流屏放電時會給出信號。在接近終止放電電壓時，系統將給出警示信號，如果放電至極限電壓，系統就會轉入備電運行。

           市電/備電

           在使用雙路交流（市電為主電，另外一組為備電）的機型時，市電異常或故障時，轉為備用電源供電。兩路交流輸入都故障時，才轉為直流屏供電。

           靜態開關

           靜態開關可不間斷地實現旁路與逆變的切換功能，切換可以自動完成，也可以通過手動完成。

           智能監控

           通過RS232/RS485、無源接點、電量變信號將UPS的工作狀態和數據實時地傳輸?shù)紻CS系統，實現智能監控。
