詳細介紹

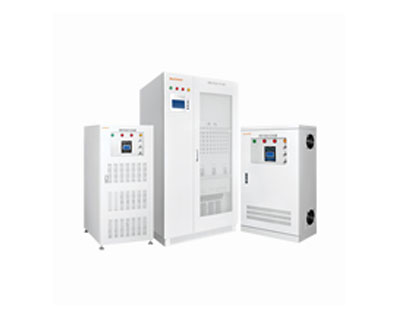

FEPS系列BK11小功率和BK33中大功率消防設備應急電源，容量從0.5KVA到500KVA，該系列產品采用高速微處理器（MCU）和可編程邏輯器件（CPLD），經軟件編程控制。功率器件采用當今先進的第六代低損耗大功率IGBT和靜態開關。該系列產品是集國際新的控制器件和先進的軟件為一體的電源產品，應用于消防應急設備的專用電源。
一、主要性能特點：
◆ 屏柜式設計，直觀的大屏幕LCD中英文顯示，LED狀態指示；
◆ 流程圖運行狀態直觀顯示，智能圖標觸摸按鈕，表格式的數據資料顯示、事件記錄顯示，中英文可選菜單操作。
◆ 逆變器后備工作模式設計，高速的靜態開關切換。
◆ 智能數字化控制技術：采用三塊高速微控制器和可編程邏輯器件來實現電路控制，參數設定、運行管理、先進的自檢和自偵測功能，可對電路板上的所有獨立電路連接進行自檢和故障分析。經過數碼變換的正弦波電壓，可確保系統超穩定運行。完美運行的新方案，滿足客戶的實際需要。
◆ 高效的IGBT（Insulated Gate Bipolar Transistor）逆變技術： IGBT良好的高速開關特性；具有高電壓和大電流的工作特性；采用電壓型驅動，只需要很小的控制功率。
◆ 優越的負載特性：完全滿足從0到100%負載的躍變，而無需切換到旁路，并保護輸出穩定可靠。
◆ 完善的保護功能：輸入輸出過欠壓保護、輸入浪涌保護、相序保護、電池過充過放保護、輸出過載短路保護、溫度過高保護等多種系統保護和報警功能。
◆ 高性能的動態特性：采用瞬時控制方式和有效值等多種反饋控制，既實現了高動態調節，減小輸出電壓失真度。
◆ 采用6脈波整流充電器，智能化的電池管理：智能電池充電：根據用戶的電池配置自動調整電池的充電參數，并會根據供電環境對電池進行均充浮充轉換、溫度補償充電，放電管理。延長電池的使用壽命，減少管理員的負擔；
◆ 標配件電池巡檢模塊：可對單個的參數進行測量，并在顯示板上顯示出來。如有電池故障立即報警，通知管理員。
◆ 智能偵測功能：該系統的微處理器時時對所有的電源狀態、斷路器狀態，熔斷器狀態和所有的電路工作狀態進行在線偵測，如有故障立即保護并報警通知管理員。
◆ 智能通訊:RS232和RS485通訊端口真正實現多用途通訊和遠程監視。
可選的干接點接口，采用無源接點實現對FEPS的狀態監控。
三、技術參數：
BK11系列小功率FEPS單相應急電源主要技術參數：
規格 | 0.5K | 1K | 1.5K | 2K | 2.5K | 3K | 3.7K | 4K | 5K | 6K | 7K | 8K | 9K | 10K | |||||||||||
標稱容量（KVA） | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.7 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||||||||||
輸入電壓，頻率 | 165~242VAC，50Hz±5% | ||||||||||||||||||||||||
應急輸出電壓、頻率 | 220V±3%，50Hz±0.5% | ||||||||||||||||||||||||
應急輸出波形 | 正弦波，失真度<3%(線性負載) | ||||||||||||||||||||||||
動態瞬變特性 | 動態瞬變范圍小于±10%，瞬變恢復時間<20mS | ||||||||||||||||||||||||
過載保護 | 超載120%時正常運行，超載150%時立即保護 | ||||||||||||||||||||||||
轉換時間 | 由電網供電轉為本電源供電<0.1秒（較大小于5S），可手動轉換 | ||||||||||||||||||||||||
電源效率 | 應急供電時:>90%,電網供電時:接近100% | ||||||||||||||||||||||||
轉換功能 | 具有手動和自動轉換功能 | ||||||||||||||||||||||||
聯動控制功能 | 外部接入24V聯動控制信號，轉為應急供電模式 | ||||||||||||||||||||||||
強制啟動 | 啟動強制啟動開關后，工作在應急模式，同時電池低電壓保護被關閉 | ||||||||||||||||||||||||
保護 | 輸出短路過載過欠壓過溫等保護,缺相可運行，具備聲光報警 | ||||||||||||||||||||||||
顯示 | LED顯示主電運行指示（綠色）、應急運行指示（紅色）、充電運行指示（紅色）和故障指示（黃色） | ||||||||||||||||||||||||
LCD顯示輸入輸出電壓、輸出電流、逆變電壓、頻率、輸出電流、電池組電壓、溫度工作模式、 | |||||||||||||||||||||||||
報警 | 模擬主電故障、電池低壓、溫度故障、斷路器開路等故障，檢查聲音報警（消音功能）和狀態指示。 | ||||||||||||||||||||||||
運行環境 | 溫度-25℃~55℃ | ||||||||||||||||||||||||
相對濕度 | 0~90% | ||||||||||||||||||||||||
充電功能 | 24小時基本完成充電，再次放電時達額定時間的80%以上 | ||||||||||||||||||||||||
絕緣電阻 | 輸入輸出對地絕緣電阻不小于50MΩ | ||||||||||||||||||||||||
耐壓性能 | 輸入輸出與外殼間應能耐受頻率為50×(1±0.01)Hz，電壓為1250×(1±0.1)V (有效值)持續時間為 | ||||||||||||||||||||||||
泄漏電流 | 在1.06倍額定電壓工作時，泄漏電流不大于0.5mA | ||||||||||||||||||||||||
電池類型 | 免維護鉛酸蓄電池 | ||||||||||||||||||||||||
標稱電池電壓 | 48VDC | 192VDC | |||||||||||||||||||||||
充電電壓 | 55VDC | 220VDC(3個月自動電池均充一次,充電電壓232VDC) | |||||||||||||||||||||||
電池低壓保護 | 43.2VDC | 172.8 VDC | |||||||||||||||||||||||
放電時間 | 90min | ||||||||||||||||||||||||
電池靜態放電 | 靜態放電電流不大于10-5C20A | ||||||||||||||||||||||||
計算機通訊接口 | RS232/RS485 | ||||||||||||||||||||||||
冷卻方式 | 強制風冷 | ||||||||||||||||||||||||
噪聲dB | （根據負載和溫度）距離機器1M處 | ||||||||||||||||||||||||
40～60 | |||||||||||||||||||||||||
外形尺寸 | W×D×H（單位：mm） | ||||||||||||||||||||||||
600×250×880 | 600×620×1250 | ||||||||||||||||||||||||
重量 | 60 | 63 | 68 | 70 | 75 | 77 | 78 | 79 | 80 | 83 | 168 | 169 | 170 | 171 | |||||||||||
BK33系列中大功率FEPS三相應急電源主要技術參數：
規格 | 3KVA | 6KVA | 8KVA | 10KVA | 15KVA | 18.5KVA | 22KVA | 30KVA | 37KVA | 45KVA | 50KVA | 55KVA | 75KVA | 80KVA | 90KVA | 100KVA | 110KVA | ||||||||||||||||||
輸入電壓、頻率 | 相電壓220VAC±25%，線電壓380±25%；50Hz±10% | ||||||||||||||||||||||||||||||||||
應急輸出電壓、頻率 | 相電壓220V±3%，線電壓380V±3%；50Hz±0.5% | ||||||||||||||||||||||||||||||||||
應急輸出波形 | 正弦波，失真度<3%(線性負載) | ||||||||||||||||||||||||||||||||||
動態瞬變特性 | 動態瞬變范圍小于±10%，瞬變恢復時間<20mS | ||||||||||||||||||||||||||||||||||
過載保護 | 超載120%時正常運行，超載150%時立即保護 | ||||||||||||||||||||||||||||||||||
轉換時間 | 由電網供電轉為本電源供電<0.1秒（較大小于5S），可手動轉換 | ||||||||||||||||||||||||||||||||||
電源效率 | 應急供電時:>90%,電網供電時:接近100% | ||||||||||||||||||||||||||||||||||
轉換功能 | 具有手動和自動轉換功能 | ||||||||||||||||||||||||||||||||||
強制啟動 | 啟動強制啟動開關后，工作在應急模式，同時電池低電壓保護被關閉 | ||||||||||||||||||||||||||||||||||
顯示 | LED顯示主電運行指示（綠色）、應急運行指示（紅色）、充電運行指示（紅色）和故障指示（黃色） | ||||||||||||||||||||||||||||||||||
LCD顯示輸入輸出電壓、輸出電流、逆變電壓、頻率、輸出電流、電池組電壓、溫度工作模式、 | |||||||||||||||||||||||||||||||||||
運行環境 | 溫度-25℃~55℃ | ||||||||||||||||||||||||||||||||||
相對濕度 | 0~90% | ||||||||||||||||||||||||||||||||||
充電功能 | 24小時基本完成充電，再次放電時達額定時間的80%以上 | ||||||||||||||||||||||||||||||||||
絕緣電阻 | 輸入輸出對地絕緣電阻不小于50MΩ | ||||||||||||||||||||||||||||||||||
耐壓性能 | 輸入輸出與外殼間應能耐受頻率為50×(1±0.01)Hz，電壓為1250×(1±0.1)V (有效值)持續時間為 | ||||||||||||||||||||||||||||||||||
泄漏電流 | 在1.06倍額定電壓工作時，泄漏電流不大于0.5mA | ||||||||||||||||||||||||||||||||||
電池類型 | 免維護鉛酸蓄電池 | ||||||||||||||||||||||||||||||||||
標稱電池電壓 | 384VDC（32只12V電池） | ||||||||||||||||||||||||||||||||||
電池靜態放電 | 靜態放電電流不大于10-5C20A | ||||||||||||||||||||||||||||||||||
充電電壓 | 432VDC | ||||||||||||||||||||||||||||||||||
電池低壓保護 | 388.8VDC | ||||||||||||||||||||||||||||||||||
放電時間 | 大于3H | ||||||||||||||||||||||||||||||||||
計算機通訊接口 | RS232/RS485 | ||||||||||||||||||||||||||||||||||
冷卻方式 | 強制風冷 | ||||||||||||||||||||||||||||||||||
噪聲dB | （根據負載和溫度）距離機器1M處 | ||||||||||||||||||||||||||||||||||
40～50 | 50～55 | 55～65 | |||||||||||||||||||||||||||||||||
外形尺寸 | W×D×H（單位：mm） | ||||||||||||||||||||||||||||||||||
600×620×1250 | 600×720×1550 | 980×800×1800 | |||||||||||||||||||||||||||||||||
重量 | 164 | 172 | 189 | 197 | 243 | 262 | 281 | 308 | 378 | 431 | 449 | 450 | 760 | 772 | 821 | 837 | 850 | ||||||||||||||||||
