1、產品簡介

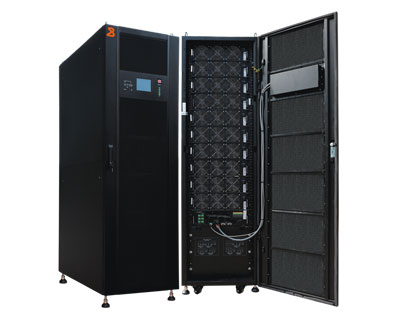

BKH系列模塊化UPS電源，單機功率范圍涵蓋15kVA~520kVA，是為了迎合市場所需推出的一款高可靠機型，該機型除秉承了傳統模塊化UPS的高可靠性的技術優勢以外，特別在設備的控制（微處理器總線控制方式）、系統監控軟件上有了較大改進，其技術均達到模塊化UPS標準YD/T2165-2010的I類產品指標，且還可以多臺并機。
2、產品特點
◆虛擬阻抗技術：
功率模塊間均流性能優異，冗余性好，無單點故障風險，可靠性強。
◆N+X冗余設計：
系統中的每個功率模塊均設計為在線熱插拔，方便安裝、維護以及在線擴容的需求，系統無單點故障，出現故障的功率模塊會自動退出系統，不影響其他模塊的正常供電。
◆超強的帶載能力：
全面的負載適應性，可帶馬達等電感性、單獨容性、阻性及混合性負載。
◆智能化電池管理：
限流恒壓充電，均充，浮充+涓流四段式充電，有效延長電池使用期30%。
◆綠色環保設計：
整機效率高達95%，輸入功率因素≈1，輸入電流諧波小于3%。
3、應用范圍
◆金融行業數據中心
◆通訊行業中心機房、計費中心、營業廳
◆政府部門、教育等用戶的計算機中心機房
◆交通、電力、冶金、化工等行業的管理、控制中心。
容量 | 15kVA～520kVA | |||||
市電輸入 | ||||||
輸入相數 | 380/400/415Vac三相四線+ G線 | |||||
*電壓范圍 | 線電壓304～478V可帶額定滿載；200V～303V線性降額 | |||||
*頻率范圍 | 35Hz～70Hz | |||||
電流諧波 | < 3% | |||||
*功率因數 | 半載：0.995，滿載： 0.999 | |||||
電 池 | ||||||
連接方式 | 正負蓄電池供電 | |||||
額定電壓 | ±240Vdc（正負各20節12V系列），可設置成其它額定電壓 | |||||
*電池節數/組 | 40節/組(可設置為30—50節/組，偶數可選) | |||||
充電電流 | 額定輸入功率的20%（根據電池容量設置） | |||||
輸 出（逆變器） | ||||||
輸出電壓 | 380/400/415Vac三相四線 + G線 | |||||
穩壓精度 | <±1% | |||||
輸出頻率 | 50Hz/60Hz±0.01Hz （鎖相期間為市電頻率） | |||||
*轉換時間 | 市電≒電池：0ms；逆變≒旁路：0ms | |||||
*過載能力 | 125%負載持續10min； 150%負載持續1min；＞150%負載200ms保護（行業Ⅰ類） | |||||
*電壓波形失真度 | 線性負載：≤2%，非線性負載：≤3% | |||||
三相電壓不平衡度 | 平衡負載：≤0.1% 100%不平衡負載：≤0.3% | |||||
電壓動態瞬變范圍 | ＜3% | |||||
電壓瞬變恢復時間 | 0ms | |||||
效 率 | >95% | |||||
環境指標 | ||||||
噪音 | ≤60db（100%負載），散熱風扇采用智能調速 | |||||
通訊 | 標配RS232、RS485、干接點；（SNMP網卡選配） | |||||
使用環境 | 環境溫度：-10℃～+40℃；環境濕度：0%～98%；貯存溫度：-25℃～75℃ | |||||
防護 | IP30(正面配可拆裝防塵濾網) | |||||
執行標準 | CE, EN/IEC 62040-2，EN/IEC 62040-1，YD/T2165-2010，YD/T1095-2008 | |||||
模塊參數 | ||||||
功率模塊容量 | 容量 | 輸出功率因數 | 重量（KG） | 尺寸(W*D*H) | ||
15kVA | 1 | 28 | ||||
20kVA | 0.9 | 28 | 19"*690mm*3U | |||
25kVA | 1 | 35 | ||||
30kVA | 1 | 36 | ||||
40kVA | 0.9 | 39 | ||||
機柜參數 | ||||||
機柜容量 （最大功率模塊數） | 3模塊 | 5模塊 | 8模塊 | 10模塊 | 13模塊 | |
機柜尺（W*D*H)MM | 600*800*1250 | 600*1100*2000 | 1200*1100*2000 | |||
機柜重量（KG） | 130 | 295 | 305 | 310 | 578 | |
